Ý NGHĨA KÍ HIỆU CỦA CÁP ĐIỆN
Mỗi ký hiệu đều mang 1 ý nghĩa khác nhau. Cáp điện cũng vậy, mỗi kí hiệu của cáp điện đều ứng với một ý nghĩa dưới đây:
| KÝ HIỆU | VIẾT ĐẦY ĐỦ | Ý NGHĨA |
| Cu | Sợi đồng | |
| PVC | PVC Compound Sheath | Hợp chất PVC |
| XLPE | XLPE compound | Hợp chất XLPC |
| UnAr | Unarmoured | Không có giáp |
| SWA | Galvanized Steel Armoured | Giáp sợi thép mạ kẽm (dùng cho cáp nhiều lõi) |
| DSTA | Double Steel Tape Armoured | Giáp 2 lớp băng thép (dùng cho cáp nhiều lõi) |
| AWA | Aluminum Wire Armoured | Giáp sợi nhôm (dùng cho cáp 1 lõi) |
| DATA | Double Aluminum Tape Armoured | Giáp 2 lớp băng nhôm (dùng cho cáp 1 lõi) |
| LSHF | Low Smoke Halogen Free Compound | Hợp chất ít khói và không sinh khí Halogen |
| Mica | Băng Mica | |
| Al | Sợi Nhôm |
Ví dụ :
* Cáp treo hạ thế, đơn pha lõi đồng tiết diện 240 Sqmm, cách điện XLPE, vỏ bọc PVC :
– Quy cách : Cu/XLPE/PVC 0.6/1kV 1×240 Sqmm
– Kí hiệu : CV hoặc CXV

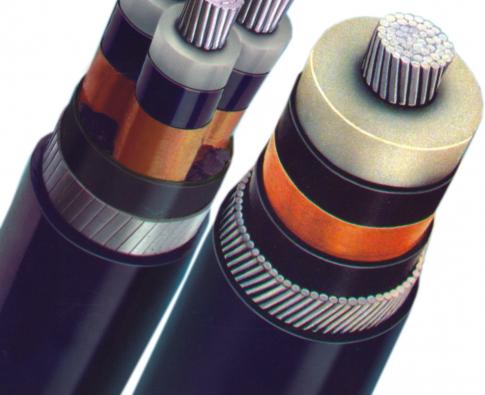

* Cáp ngầm trung thế, 3 pha lõi đồng tiết diện 95 (loại 24kV), cách điện XLPE, băng đồng màn chắn, bọc phân cách PVC, giáp 2 băng thép, vỏ bọc PVC :
– Quy cách : Cu/XLPE/PVC/DSTA/PVC-W 12.7/22(24)kV 3×95 Sqmm
Ý nghĩa viết tắt:
| KÝ HIỆU | Ý NGHĨA |
| VSF | Dây điện mềm bọc PVC – nhiều sợi (Cu/PVC) |
| IV | Dây điện bọc PVC (Cu/PVC) |
| CEV/CXV | Cáp hạ thế XLPE (Cu/XLPE/PVC) |
| VV | Cáp hạ thế PVC (Cu/PVC/PVC) |
| CVV | Cáp điều khiển (Cu/PVC/PVC) |
| CVV-S | Cáp điều khiển có màn chắn băng đồng (Cu/PVC/PVC-S) |
| VCTFK | Dây điện dẹt (2 lõi) |
Lõi bện :
– Lõi bện tròn, không nén : bề mặt lõi đồng sẽ có dạng hình tròn, áp dụng cho tiết diện từ 2.5 Sqmm đến 10 Sqmm
– Lõi bện nén tròn : bề mặt lõi đồng sẽ là hình lục giác, áp dụng cho tiết diện từ 16 Sqmm đến 400 Sqmm
